Prstenasta glavna jedinica

Dom / Proizvodi / Prstenasta glavna jedinica
Procjena proizvoda i tehnička arhitektura



Prstenasta glavna jedinica (RMU) je tvornički-sklopljen, metal-zatvoren srednje{2}}naponski rasklopni sustav koji se postavlja u prstenaste-distribucijske mreže. Integrira prekidače za opterećenje, vakuumske prekidače i kombinacije osigurača-prekidača unutar hermetički zatvorenog kućišta za kontrolu, prebacivanje i zaštitu energetskih transformatora i kabelskih vodova.


Konfiguracije:Modularne i kompaktne proširive postavke u rasponu od 2-smjernih do 5-smjernih konfiguracija (npr. CCV, CBC ili prilagođeni izgledi).


Izolacijske tehnologije:Sustavi izolirani -plinom SF6 (hermetički zatvoreni doživotno s godišnjom stopom curenja<0.05%) and eco-friendly solid dielectric / dry-air insulated alternatives.


Ocjene sabirnica:630A trajna struja za glavne sabirnice; 200A ili 630A za napojne grane.




Vodič za odabir proizvoda



Odredite konfiguraciju RMU-a koja odgovara naponu mreže, razinama kratkog-spoja i uvjetima okoline.



Parametarski zahtjev

Standardna pomoćna aplikacija

Teška{0}}usluga / industrijska primjena

Nazivni napon

12kV / 24kV

36kV

Nazivna struja-kratkog spoja

20kA (3s)

25kA (3s)

Zaštita kućišta

IP67 (odjeljak kabela / spremnik SF6)

IP67 (dostupna opcija potopnog spremnika)

Preklopni mehanizam

Ručni-potpomognuti oprugom / motorizirani pokretač

Motorizirani aktuator s daljinskom RTU integracijom

Radna temperatura

-25 stupnjeva do +40 stupnjeva

-40 stupnjeva do +55 stupnjeva (opcije arktika/pustinje)



Prikladnost primjene


Komunalne distribucijske mreže

Sekundarni čvorovi trafostanica za urbane prstenaste mreže, minimizirajući trajanje ispada putem sekcijskih prekidača.

Integracija obnovljive energije

Mreže za sakupljanje srednjeg{0}}napona u-solarnim fotonaponskim farmama i trafostanicama vjetroturbina.

Industrijski objekti

Primarno prstenasto napajanje za proizvodne komplekse, podatkovne centre i crpne stanice za pročišćavanje vode koje zahtijevaju redundantnost dvostrukog-izvora napajanja.

Infrastrukturni projekti

Podzemni komunalni tuneli, zračne luke i željeznički vučni vodovi za napajanje.



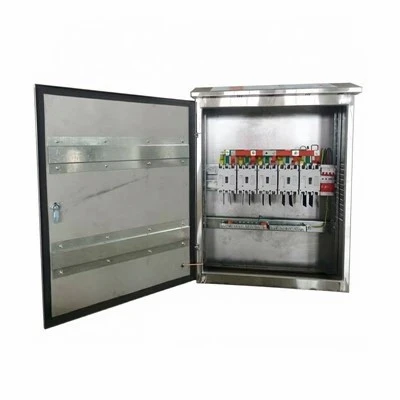

SF6 Ring Main Unit



Mogućnosti proizvodnje i kontrole kvalitete

Proizvodne operacije integriraju automatizirano lasersko rezanje, robotsko TIG zavarivanje i otkrivanje curenja helija kako bi se održao strukturni integritet i integritet brtvljenja.


Preciznost lima:Trumpf CNC lasersko rezanje vlaknima i Amada više{0}}osno savijanje održavaju tolerancije dimenzija kućišta unutar ±0,1 mm.


Brtvljenje i testiranje spremnika:Spremnici od nehrđajućeg čelika (304) SF6 podvrgavaju se automatskom robotiziranom zavarivanju nakon čega slijedi ispitivanje curenja masenim spektrometrom sa 100% helijem kako bi se zajamčio radni vijek od 30 godina.


Standardi sklapanja:Okruženja sastavljanja u čistim sobama sprječavaju kontaminaciju česticama u -odjeljcima visokog napona.


Tvorničko prijemno ispitivanje (FAT):Svaka jedinica podvrgava se ispitivanju izdržljivosti mehaničkog rada (2000 operacija), ispitivanju podnošljivog napona mrežne frekvencije (28 kV do 70 kV tijekom 1 minute), mjerenju kontaktnog otpora mikro-ohma i mjerenju djelomičnog pražnjenja (< 10pC at 1.2 U0).


Certifikati sukladnosti:Neovisni laboratoriji testirali i certificirali standarde IEC 62271-200, IEC 62271-102 i IEC 62271-100 (protokoli ispitivanja usklađeni s KEMA/CESI).



Parametri odluke o nabavi

Priložen paket dokumentacije

Kompletna izvješća o ispitivanju tipa (TTR), potvrde o seizmičkoj kvalifikaciji, izvješća o klasifikaciji unutarnjeg luka (IAC AFLR 20kA 1s) i detaljne AutoCAD/EPLAN crteže za odobrenje podnošenja.



Vrijeme isporuke i logistika

Standardni proizvodni ciklus je 4 do 6 tjedana. Jedinice se otpremaju u-tlačenim dušikom ili zatvorenim drvenim sanducima konfiguriranim za standardni utovar spremnika ili podizanje dizalicom.



Kapacitet prilagodbe

Podrška za prilagođene kontakte pomoćnih prekidača, integrirane zaštitne releje (kompatibilne sa Schneider, ABB ili SEL-), motorizirane daljinske-terminalne jedinice (RTU) i posebne premaze u boji (standard RAL 7035).





FAQ



P: Koliki je radni vijek spremnika plina SF6 u vašem RMU-u?

O: Spremnik SF6 od nehrđajućeg čelika hermetički je zatvoren sustav dizajniran za minimalni radni vijek od 30 godina. Godišnje curenje plina zajamčeno je ispod 0,1%, čime se eliminira potreba za-dopunjavanjem plina na licu mjesta tijekom normalnih operacija.

P: Mogu li se vaši RMU-ovi naknadno opremiti motornim operaterima za integraciju SCADA daljinskog upravljanja?

O: Da. Ručne jedinice imaju modularna mehanička sučelja koja dopuštaju terensku instalaciju 24VDC ili 48VDC motornih operatora, skretnica i pomoćnih pozicionih sklopki bez pražnjenja plina ili demontaže glavne sabirnice.

P: Koje ocjene klasifikacije unutarnjeg luka (IAC) ispunjavaju vaša kućišta?

O: Standardna kućišta testirana su na IAC AFLR 20kA u trajanju od 1 sekunde, štiteći operativno osoblje od unutarnjeg nadpritiska i kvarova luka u prednjem, bočnom i stražnjem smjeru.

P: Koji su dokumenti uključeni u-tehničku prijavu prije otpreme?

O: Svaka pošiljka uključuje izvješća o tvorničkim ispitivanjima (specifična za serijski-broj), ovjerene nacrte općeg rasporeda, shematske dijagrame ožičenja, priručnike za rad i održavanje te potvrde o tipskom ispitivanju neovisnog laboratorija.

P: Mogu li vaši RMU prekidači opetovano prekidati struje punog opterećenja?

O: Prekidači opterećenja ocijenjeni su za klasu E3 mehaničke i električne izdržljivosti, sposobni za izvođenje najmanje 100 prekida pod punim-opterećenjem pri nazivnoj struji bez održavanja kontakata.

P: Koji je vaš standardni protokol tvorničkog ispitivanja (FAT)?

O: FAT postupci uključuju provjeru mehaničkog međusobnog zaključavanja, visoko{0}}testove otpornosti na struju i frekvenciju, mjerenja otpora kruga, ispitivanje djelomičnog pražnjenja i funkcionalne provjere zaštitnih releja i motoriziranih mehanizama. Podržano je testiranje nad-inspektora treće strane (SGS, BV, TUV).



modular-1
Zatražite tehničku ponudu

Dostavite svoj -linijski dijagram (SLD), zahtjeve za napon sustava, struju-kratkog spoja i količinu projekta kako biste dobili tehnički prijedlog i komercijalnu ponudu u roku od 24 sata.

Kao jedan od najiskusnijih proizvođača i dobavljača glavnih prstenastih jedinica u Kini, također podržavamo prilagođene usluge. Srdačno vas pozdravljamo da kupite visokokvalitetnu prstenastu glavnu jedinicu iz naše tvornice. Ako imate bilo kakav upit o cjeniku, slobodno nam pošaljite e-poštu.
